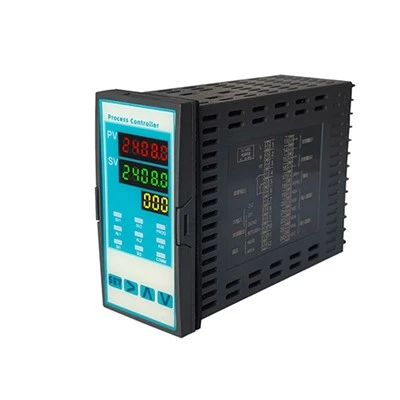

Bộ điều khiển quy trình công nghiệp 24 Segment Curves sử dụng chip xử lý 24 bit, có độ chính xác đo lường và điều khiển cao. Nó cũng cung cấp nhiều chức năng mở rộng hơn, với thiết kế mô-đun để cấu hình linh hoạt hơn.
Bộ điều khiển quy trình công nghiệp 24 đường cong hỗ trợ 9 cấu hình quy trình và mỗi cấu hình có thể được thiết lập với 24 đường cong chương trình phân đoạn, cho phép điều khiển quy trình dựa trên đường cong 24 đoạn. Các chức năng thực tế như đầu ra hành động rơle và lệnh gọi PID 5 nhóm có thể được triển khai trong đường cong 24 đoạn khi cần, đáp ứng các yêu cầu phức tạp về điều khiển quy trình đường cong. Nó hỗ trợ giới hạn đầu ra được nhóm, cho phép cài đặt thời gian và tỷ lệ phần trăm hạn chế đầu ra được chỉ định để bảo vệ tải.
Công cụ điều khiển quy trình chương trình này được trang bị-chức năng điều khiển đầu ra kép để sưởi ấm và làm mát.
2 kênh đầu vào phụ có các chức năng sau: cảnh báo đứt dây nóng, cài đặt giá trị cài đặt (SV) từ xa DCS (Hệ thống điều khiển phân tán), chuyển đổi nhiệt độ cao-thấp giữa các cảm biến kép và dự phòng cảm biến-kép.
Có 2 nhóm đầu vào kỹ thuật số cách ly quang học, có thể thực hiện chuyển đổi ứng dụng linh hoạt cho các chức năng ứng dụng khác nhau.
Thiết bị điều khiển quá trình này hỗ trợ các chức năng đầu vào cho 32 loại cảm biến tín hiệu công nghiệp phổ biến.
Các loại đầu ra điều khiển bao gồm: rơle, tín hiệu tuyến tính tương tự, đầu ra rơle trạng thái rắn{0}}(bóng bán dẫn) và thyristor (có thể điều khiển trực tiếp thiết bị điện có dòng điện dưới 5A).
Công cụ điều khiển chương trình này có thiết kế giao diện máy-con người{1}}rất thân thiện với người dùng, với thao tác phím đơn giản và thuận tiện. Trong quá trình thực hiện đường cong chương trình, nó có thể hiển thị các chức năng như thời gian còn lại hiện tại và giá trị cài đặt hiện tại.
Việc chỉnh sửa cục bộ và nhập đường cong chương trình rất đơn giản và thuận tiện; các đường cong phân đoạn chương trình có chức năng lưu giữ dữ liệu khi tắt nguồn và chức năng miễn trừ cảnh báo khi bật nguồn.
Nó áp dụng một thuật toán điều khiển có thể thích ứng với các điều kiện hoạt động khác nhau.
Các giao thức truyền thông Modbus RTU và TCP tùy chọn có sẵn.
Đặc trưng
Độ chính xác đo lường của Loại 0.1, với màn hình ống nixie 5 chữ số và cửa sổ hiển thị trạng thái
Giao thức truyền thông MODBUS RTU tiêu chuẩn, giao diện Ethernet tùy chọn
Chức năng giao tiếp trực tuyến của công cụ điều khiển nô lệ-tốc độ chính{1}}cao, đơn giản hóa cài đặt đường cong quy trình và cho phép đồng bộ hóa SV tự động
Nhóm PID và giới hạn PID nhóm, phù hợp với các tải có đặc tính khác nhau
Các chức năng bao gồm cài đặt analog từ xa, điều khiển liên lạc và bảo vệ đứt dây nóng
Hỗ trợ 32 tín hiệu công nghiệp phổ biến như đầu vào PT1000
Áp dụng thuật toán DK PID cải tiến để điều khiển chính xác hơn
Được trang bị chức năng cấp nguồn cảm biến và thiết kế chống nhiễu
Công cụ điều khiển vị trí van nâng cao, hỗ trợ cả điều khiển vị trí van có phản hồi và điều khiển vị trí van không có phản hồi
Hỗ trợ hiệu chỉnh đường cong đầu vào 8-điểm tùy chỉnh, cảm biến tùy chỉnh không-chuẩn và tự động chuyển đổi giữa cảm biến nhiệt độ-cao và nhiệt độ thấp
Đầu vào
K (loại cặp nhiệt điện); S (loại cặp nhiệt điện)
R (loại cặp nhiệt điện); T (loại cặp nhiệt điện)
E (loại cặp nhiệt điện); J (loại cặp nhiệt điện)
B (loại cặp nhiệt điện); N (loại cặp nhiệt điện)
WRe3-WRe25 (loại cặp nhiệt điện); WRe5-WRe26 (loại cặp nhiệt điện); Cu50 (loại điện trở nhiệt);
PT100 (loại điện trở nhiệt); PT1000 (loại điện trở nhiệt); 0-80Ω (tín hiệu kháng cự); 0-400Ω (tín hiệu kháng cự); 0-5000Ω (tín hiệu kháng cự); 0-10mA (tín hiệu hiện tại); 0-20mA (tín hiệu hiện tại); 4-20mA (tín hiệu hiện tại); 0-20mV (tín hiệu điện áp); 0-100mV (tín hiệu điện áp); -20-+20mV (tín hiệu điện áp); -100-+100mV (tín hiệu điện áp); 0-1V (tín hiệu điện áp); 0-2V (tín hiệu điện áp); 0-5V (tín hiệu điện áp); 1-5V (tín hiệu điện áp);
0-10V (tín hiệu điện áp); 2-10V (tín hiệu điện áp); -5V-+5V (tín hiệu điện áp); -10V-+10V (tín hiệu điện áp)
đầu ra
4-20mA (đầu ra dòng điện tương tự)
0-20mA (đầu ra dòng điện tương tự)
0-10mA (đầu ra dòng điện tương tự)
Đầu ra rơle
Đầu ra trạng thái rắn{0}}của bóng bán dẫn
Đầu ra thyristor
Không có
Đầu ra điện áp tùy chọn
Giao tiếp (Tùy chọn)
Giao tiếp MODBUS RTU tiêu chuẩn
Ethernet Modbus TCP tiêu chuẩn
Báo thức
2 kênh đầu ra rơle
Các thông số chi tiết khác
| Chu kỳ kiểm soát | 50mS/100mS |
| Độ chính xác của phép đo | 0,1% FS (sử dụng AD 24-bit) |
| Tốc độ lấy mẫu | 20Hz/10Hz |
| Kiểm soát đầu ra | |
| Tín hiệu tương tự | 4-20mA, 0-20mA (<500Ω), 0-10mA (<1kΩ) |
| Rơle | 2A (250V AC) |
| Rơle trạng thái rắn-(bóng bán dẫn) | 22V 20mA |
| Thyristor | 6A 250V AC |
| Đèn LED Nixie | màn hình 3 hàng |
| Hàng 1 (PV) | 5 chữ số |
| Hàng 2 (SV) | 5 chữ số |
| Hàng 3 (cửa sổ thông tin) | 3 chữ số |
| Trở kháng đầu vào đo tín hiệu |
Lớn hơn hoặc bằng 500kΩ đối với tín hiệu điện áp, Nhỏ hơn hoặc bằng 120Ω đối với tín hiệu dòng điện, Lớn hơn hoặc bằng 500kΩ đối với cặp nhiệt điện Đo điện trở thông qua hệ thống 3 dây; điện trở của mỗi dây truyền tín hiệu không được vượt quá 10Ω Giao thức truyền thông MODBUS RTU tiêu chuẩn (RS485 2 dây) |
| Kiểm tra tính chẵn lẻ | Không, lẻ, thậm chí |
| Tốc độ truyền thông | 4800BPS, 9600BPS, 19200BPS |
| Phạm vi địa chỉ truyền thông | 1~247 |
| Nguồn điện | 86~260V AC (47~63Hz) |
| Điện áp cách ly | 2300V AC trong 1 phút (cách ly giữa đầu vào, đầu ra và nguồn điện) |
| Lựa chọn mô hình & kích thước |
DK2404T: Kích thước bên ngoài: 96×96×109mm Kích thước cắt ra: 92×92mm |
